Débutant en électronique, dans le cadre d’un projet, je viens juste de réaliser un prototype d’un petit robot qui peut avancer, reculer, et tourner.

Cet article est fait pour ceux qui partent de zéro, qui souhaitent contrôler un ou deux moteurs afin de réaliser ce genre de robot, et comprendre comment ça marche !

Le moteur électrique

Pour avoir un mouvement de rotation, le moteur, mis sous tension, va transformer un courant électrique en mouvement de rotation.

Le sens du courant joue un rôle : selon le sens du courant, le moteur tourne dans un sens ou dans l’autre.

Le moteur va donc tourner si on lui applique une tension à ses bornes, mais ca marche aussi dans l’autre sens : si on fait tourner le moteur, cela va générer une tension à ses bornes.

Faites un arrêt rapide de votre moteur

Et donc, admettons qu’on court-circuite le moteur en reliant les bornes. En faisant tourner le moteur à la main, le moteur va génerer une tension. Mais vu que les bornes sont reliées, elles vont chacune recevoir de l’autre un courant opposé. Cela va freiner le mouvement.

Vous pouvez faire cette expérience en reliant les bornes de votre moteur, le faire tourner à la main. Vous constaterez que c’est plus difficile que quand les bornes ne sont pas reliées.

Le servomoteur

Il existe un type de moteur que l’on appelle un “servomoteur”. Ce type de moteur n’est pas plus intelligent (lol). Il tourne moins vite mais délivre un couple (une poussée) supérieur.

On s’en sert donc pour des tâches comme ouvrir une porte : on a besoin de faire qu’un tiers de tour, mais la porte est lourde, donc le moteur doit avoir un couple conséquent. Il y a aussi parfois des butées dans ce type de moteur lui évitant de tourner plus que nécessaire, mais on peut enlever cette butée sans problème pour faire avancer notre robot sur la distance.

On a vu

Le moteur transforme un courant en rotation
Il peut aussi transformer une rotation en courant
Si on court-circuite les bornes du moteur, ça le freine
Le sens du courant joue sur le sens de la rotation du moteur
Le servomoteur tourne moins vite mais a plus de couple

Le pont en H

C’est un montage assez commun et que vous retrouverez sûrement dés qu’il faut pouvoir faire tourner un moteur dans les deux sens.

Ce montage réutilise tous les principes vu dans le chapitre précédent, notamment le fait qu’on puisse inverser le sens du moteur en changeant le sens du courant, et le freiner en le court-circuitant.

Par exemple pour faire avancer ou reculer un robot, il faudra inverser le courant, mais vous ne pourrez pas démonter le robot et inverser le branchement bornes pendant qu’il roule !

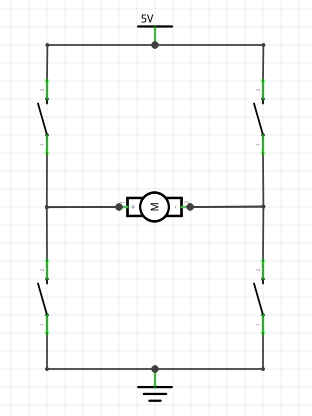

Le pont en H permet justement de contrôler un moteur sans changer le circuit.

A l’aide des interrupteurs, on peut faire passer le courant dans le moteur d’un sens ou dans l’autre en basculant deux interrupteurs.

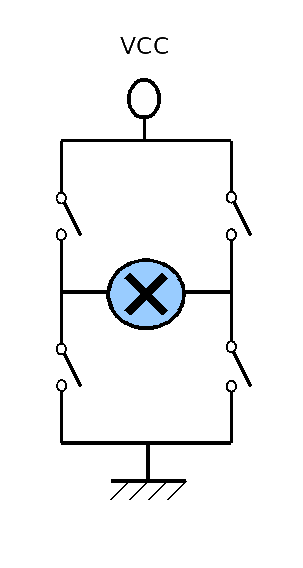

Pont H animé — Changer le sens de rotation du moteur avec le pont H

Servez vous du pont H pour freiner votre robot

Avec le même montage, on peut également relier les deux bornes à la masse en fermant les deux interrupteurs du bas. Cela qui va court-circuiter le moteur et le freiner. C’est utile pour faire en sorte que le robot s’arrête dés qu’on coupe le courant et éviter qu’il continu avec son inertie.

Pont H court-circuit — Freiner le moteur avec le pont H

Attention tout de même à ne pas fermer les mauvais interrupteurs et causer un court-circuit !

On a vu

Le pont en H est un montage commun pour contrôler un moteur
Il permet d’inverser facilement le sens du moteur
Il permet de freiner le moteur

Le circuit intégré L293D

Nous avons vu que le pont H permet de contrôler un moteur avec des interrupteurs. Mais nous n’allons pas courir derrière notre robot pour le contrôler en appuyant sur des interrupteurs !

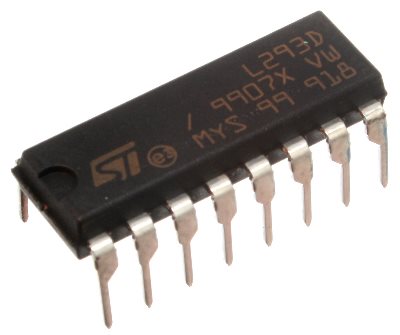

Le circuit intégré L293D contient deux ponts H, et permet de contrôler jusqu’à deux moteurs bidirectionnels indépendamment sans se préoccuper de basculer les interrupteurs.

Ce circuit intégré permet également d’alimenter les moteurs par une autre source d’alimentation que la Raspberry Pi.

Ne branchez pas les moteurs sur la Raspberry Pi

En effet, si vous connectez le moteur sur les pins de la Raspberry Pi, il va consommer tellement de courant qu’il mettra la Raspberry à plat, et elle se redémarrera toutes les secondes. De plus, votre moteur a peut-être besoin de plus de 5V pour fonctionner. Vous devrez donc à la fois alimenter le circuit logique de la L293D avec les 5V de la Raspberry, et le circuit dédié aux moteurs avec des piles.

Il y a donc deux circuits différents avec deux tensions différentes, Vcc1 pour le circuit logique (par exemple 5V) et Vcc2 pour les moteurs (par exemple 9V), que nous devrons fournir sur deux pattes différentes. Nous verrons le montage plus tard.

On peux voir dans sa documentation (http://www.ti.com/lit/ds/symlink/l293.pdf) :

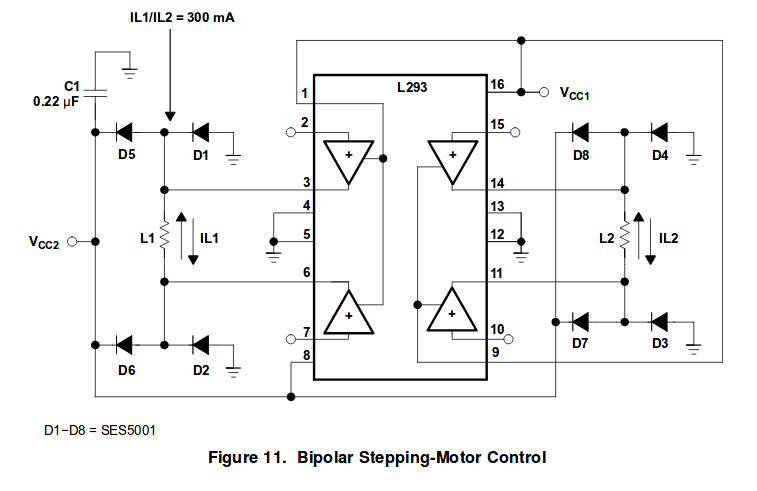

schéma L293D — Schéma complet du circuit L293D

Le schéma ci-dessus provient de la documentation du circuit. On peut y distinguer sur le schéma exhaustif les deux ponts H (si, en tournant la tête ça fait H).

Mais on n’a pas besoin de tout connaître de ce circuit, et on va se contenter du schéma simplifié fourni également dans la doc :

Dans ce schéma simplifié, on voit à gauche les entrées logique (les A et EN). Elles seront connectés à des pins GPIO de la Raspberry et permettent de contrôler les moteurs. Les connexions de droite (les Y) sont les sorties du circuit. On y branchera les bornes des deux moteurs. Ils auront la tension fournie par les piles, Vcc2, en fonction des tensions logiques (Vcc1) qu’on met en entrée.

Les triangles sont des portes logiques ET. Ce qui veux dire qu’il y aura de la tension dans 1Y seulement si il y a une tension logique haute dans 1,2EN et 1A.

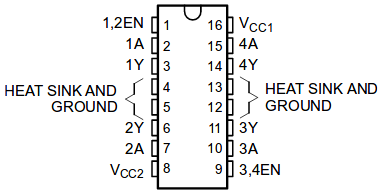

Pour savoir quelles pattes du circuit intégré correspondent à quelles entrées/sorties, nous pouvons nous fier à ce schéma qui provient de la documentation :

L’encoche sur le circuit intégré permet de connaître le sens.

Nous pouvons donc relier un moteur au circuit intégré en branchant ses bornes aux sorties 1Y et 2Y.

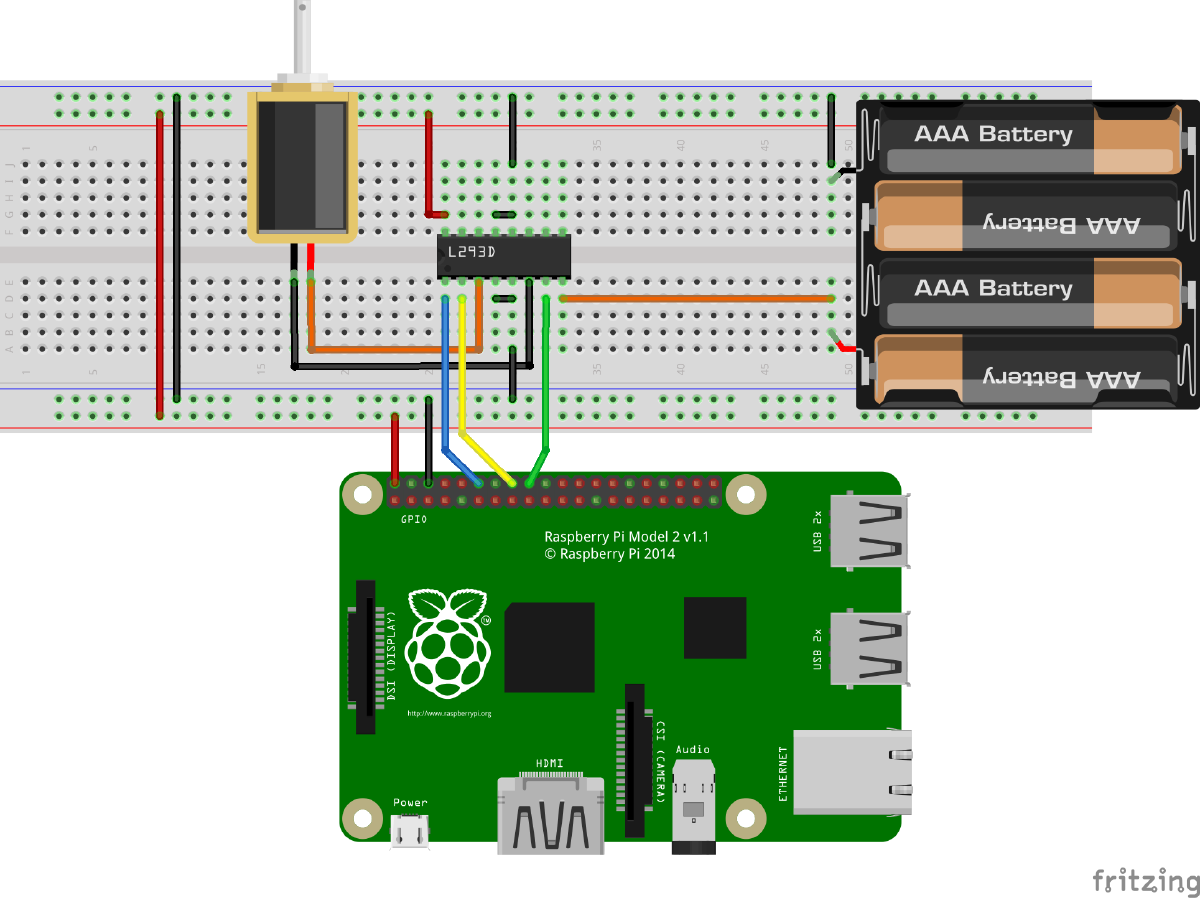

Schéma de montage pour contrôler un moteur avec Raspberry Pi et le circuit intégré L293D

Note sur la planche expérimentale : si vous ne connaissez pas encore, cette planche permet de prototyper des montages facilement sans rien souder. Les trous sont reliés d’une façon qu’il est simple de relier des composants et faire des dérivations. Les lignes sont reliées entre elles, et les deux colonnes des deux côtés sont également reliées. Cet article détail encore plus son utilisation : https://learn.sparkfun.com/tutorials/how-to-use-a-breadboard

Ensuite, pour faire tourner le moteur, on doit activer l’entrée 1,2EN (“enable 1 and 2”), et soit mettre une tension haute dans 1A et une tension basse dans 2A, soit l’inverse. Cela fera tourner le moteur dans un sens ou dans l’autre : cela dépend dans quel sens le moteur est branché sur les sorties 1Y et 2Y du circuit.

Si nous mettons la même tension logique dans 1A et 2A (haut/haut ou bas/bas), il n’y aura pas de tension aux bornes du moteur, il sera donc en roue libre. Or nous avons vu que le pont H permet de court-circuiter les bornes du moteur pour lui faire faire un arrêt rapide. Ceci est prévu par la L293D, il faut mettre une tension basse dans 1,2EN.

Pour résumer le contrôle d’un moteur :

Action	`1,2EN`	`1A`	`2A`
Tourne d’un côté	haut	haut	bas
Tourne de l’autre	haut	bas	haut
Arrêt rapide	bas	-	-	peut importe les entrées en `1A` et `2A`
Rotation libre	haut	bas	bas	ou alors haut/haut

Attention au problème de surchauffe !

Notez que le circuit logique de la L293D doit être alimenté par les 5V de la Raspberry Pi, mais que le courant provenant des piles et destiné aux moteurs traverse aussi le circuit L293D. Cela va faire que le circuit peut dissiper beaucoup d’énergie pour sa pauvre petite taille, et le faire chauffer. Ce n’est pas un problème si les moteurs ne tournent pas longtemps et en continu, en revanche, il faudra penser à équiper la L293D de son radiateur si il est prévu de faire tourner les moteurs à temps plein.

L293D radiateur — L293D avec un radiateur

Contrôlez un deuxième moteur

Pour contrôler deux moteurs, il suffit d’en brancher un deuxième sur les sorties 3Y et 4Y du circuit, et d’appliquer la même logique sur les entrées 3A, 4A et 3,4EN.

Nous allons faire ce montage dans la dernière partie.

On a vu

On ne peut pas brancher un moteur directement sur la Raspberry Pi
Le circuit intégré L293D contient deux ponts H
Cela permet de contrôler deux moteurs en mettant sous tension certaines entrées du circuit
Comment contrôler un moteur bidirectionnel avec ce circuit
Il permet aussi d’alimenter les moteurs avec une autre source d’alimentation

C’est parti pour le montage de notre robot

Le matériel

Le châssis

Nous avons acheté un châssis de voiture pour 15€. Il comprend les deux roues et moteurs, boîtier de piles, et tout pour monter le châssis.

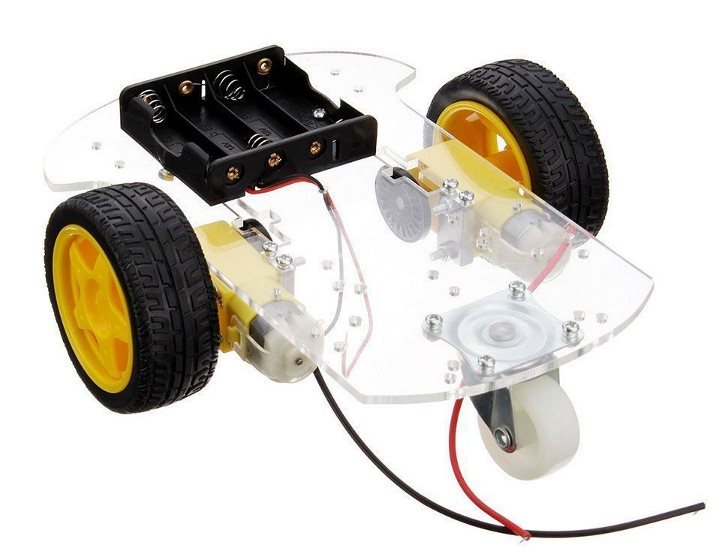

Chassis robot — Chassis de robot à trois roues

L’alimentation

Nous avons vu qu’il y a deux tensions différentes. Une pour les piles et moteurs (peut aller de 4V à plus de 30V), l’autre pour les circuits logiques (souvent 5V ou 3.3V). Il faut donc une batterie pour le circuit logique de la Raspberry Pi et de la L293D. Notez qu’il existe un battery hat concu pour la Raspberry et qu’on peut monter facilement dessus. On peut la voir sur l’image ci-dessous, en dessous de la Raspberry Pi :

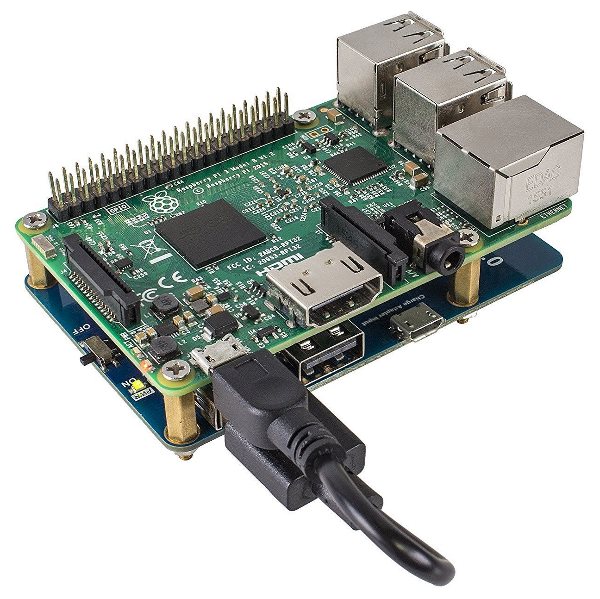

Raspberry Pi battery hat — Raspberry Pi avec un battery hat

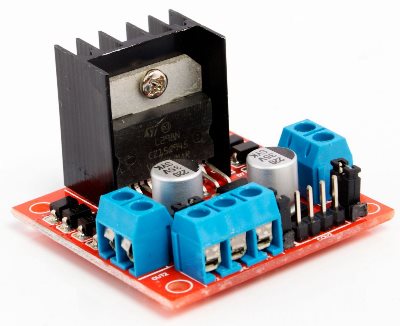

Le contrôleur des moteurs

Nous avons vu plus haut que le circuit L293D permet de contrôler deux moteurs. Dans le cadre de notre projet, nous avons opté pour un contrôleur plus complet qui contient un circuit similaire, le L298N.

Mais ce contrôleur contient surtout :

de quoi brancher les fils du boîtier de piles avec des vis
des pins mâle pour brancher les entrées logiques du L298N à la Raspberry
le radiateur, utile si vous souhaitez utiliser les moteurs longuement
de protéger le circuit avec des diodes et condensateurs empêchant le reflux de courant des moteurs vers le circuit intégré (lorsque les moteurs génèrent du courant en tournant encore)

Nous avons donc choisi ce modèle car il est plus robuste, plus simple à brancher, et permet de se passer de la breadboard. Vous en trouverez facilement pour moins de 5€ avec les mots clés “motor driver controller L298”.

Réalisez votre montage

Je vais réaliser le montage suivant sur breadboard qui permet de contrôler deux moteurs avec Raspberry Pi et le circuit L293D.

Pour le faire avec le contrôleur L298N, voir plus bas.

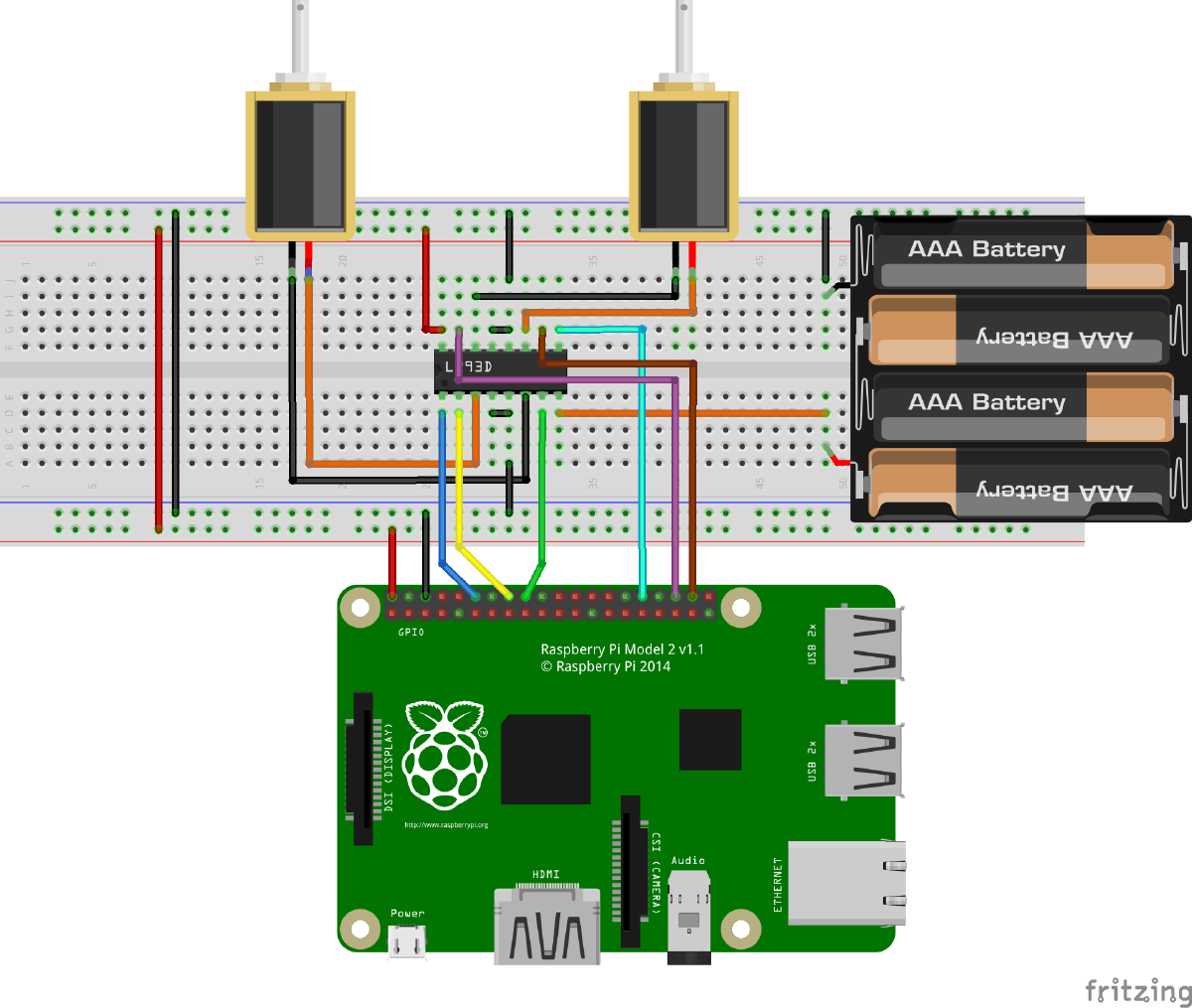

Schéma montage pour contrôler deux moteurs avec Raspberry Pi et la L293D — Schéma de montage pour contrôler deux moteurs avec Raspberry Pi et la L293D

Étapes et explications :

Tout doit être hors de tension

Il est recommandé de faire le montage hors tension. Pour cela, débranchez la Raspberry et retirer au moins une pile du boîtier.

Je place la L293D au milieu

Il est commun de placer les circuits de cette façon : dans ce sens, les pins ne seront pas reliés à leurs voisins d’en face par la planche. On peut ensuite connecter les pins avec les trous de la même ligne.

J’alimente les deux lignes d’alimentation de la planche en reliant le rouge à 5V et bleu à la terre.

Utiliser les lignes d’alimentation va permettre de n’utiliser que deux pins de la Raspberry (5V et terre). Je pourrais n’utiliser qu’une ligne, mais en utiliser deux va permettre de faire moins survoler les fils d’un côté à l’autre.

J’alimente le circuit logique de la L293D

Les circuits logiques ont souvent besoin d’être sous tension (3.3V ou 5V, mais ici 5V) pour fonctionner. Ici, c’est le pin Vcc1 et les 4 pins GROUND au milieu. Les pins sont expliqués dans la documentation : http://www.ti.com/lit/ds/symlink/l293.pdf

Connectez les sorties des 2 ponts H sur les deux moteurs

Les 4 pins de sortie, 1Y, 2Y, 3Y et 4Y sont autours des pins terre. Connectez le premier moteur à 1Y et 2Y, et l’autre à 3Y, 4Y. Le sens de rotation du moteur va dépendre du sens de branchement. Le plus simple est de brancher au hasard, vous pourrez de toutes façons ajuster lors de la programmation.

Connectez les entrées des 2 ponts H sur la Raspberry Pi

La Raspberry Pi va contrôler les ponts H, je connecte donc 1,2EN, 1A et 2A sur 3 pins GPIO pour le premier pont H. Ensuite je fais de même de l’autre côté, pour 3,4EN, 3A et 4A. J’utilise donc 6 pins GPIO pour contrôler les moteurs.

Branchez l’alimentation des moteurs

Il faut alimenter le circuit dédié aux moteurs sur Vcc2. Il faut aussi relier le pôle négatif des piles à la ligne terre pour que les deux circuits partagent la même masse.

Et avec le contrôleur L298N

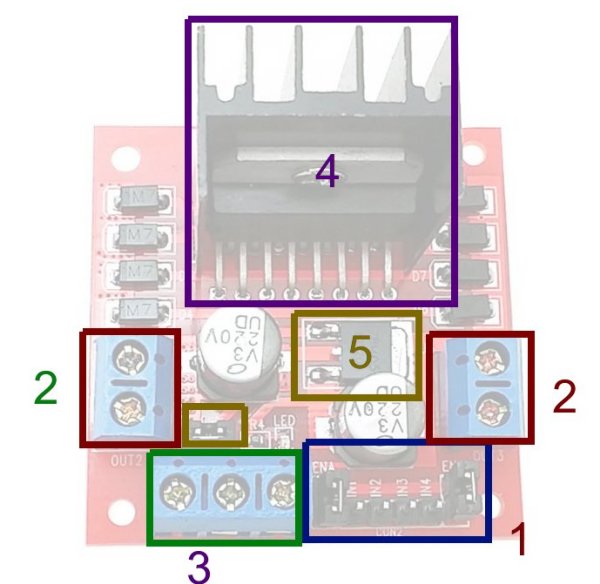

On peut remplacer la L293D par ce contrôleur, et ainsi se passer de la breadboard. Le montage est le même, les entrées et sorties sont les suivantes :

1 : Les entrées logiques. IN1 et IN2 contrôlent le premier moteur, IN3 et IN4 le deuxième. Il faudra connecter ces 4 entrées à la Raspberry Pi.

Notez aussi ENA et ENB. Ce sont des entrées logiques optionnelles. Elles correspondent à 1,2EN et 3,4EN, qui doivent être sous tension logique haute pour pouvoir utiliser les moteurs, mais qu’on peux aussi mettre sous tension basse pour faire faire un arrêt rapide au moteur en le freinant.

Par défaut, il y a un jumper dessus qui les connectent à une tension logique haute. Donc par défaut, les moteurs sont toujours activés. Mais vous pouvez décider de retirer les jumpers et brancher les pins ENA et ENB à la Raspberry.

2 : Les sorties qui correspondent à 1Y, 2Y, 3Y et 4Y. Il faut les connecter aux bornes des moteurs.
3 : La mise sous tension. Il faut connecter aux 3 vis :
- +5V qui correspond à Vcc1, il faut y mettre le 5V de la Raspberry
- +12V qui correspond à Vcc2, il faut y brancher le pôle positif des piles (peut importe si ca ne fait pas 12V)
- GND, la masse commune, il faut y mettre à la fois le 0V de la Raspberry et le pôle négatif des piles.
4 : Le circuit intégré L298N et son radiateur.
5 : Le régulateur

L’utilisation du régulateur est optionnelle. Il peut servir dans un cas : si votre alimentation externe pour les moteurs (ici les piles) fournit entre 5V et 12V, vous pouvez vous en servir pour alimenter également le circuit logique de la L298N.

Dans ce cas, il faut mettre le jumper dessus (par défaut il y est déjà), et vous économisez le fil 5V entre la Raspberry et le contrôleur.

Sinon, si votre alimentation externe fournit moins de 5V, ce sera pas suffisant, et si elle fournit plus de 12V, le régulateur risque de griller.

Dans tous les cas, étant donné que le régulateur n’a pas un rendement parfait, il est toujours mieux de ne pas s’en servir, de retirer le jumper et de connecter la vis 5V à un pin 5V de la Raspberry. Cela évitera de la perte lorsque le régulateur transformera 9V ou 12V en 5V : le reste est juste dissipé.

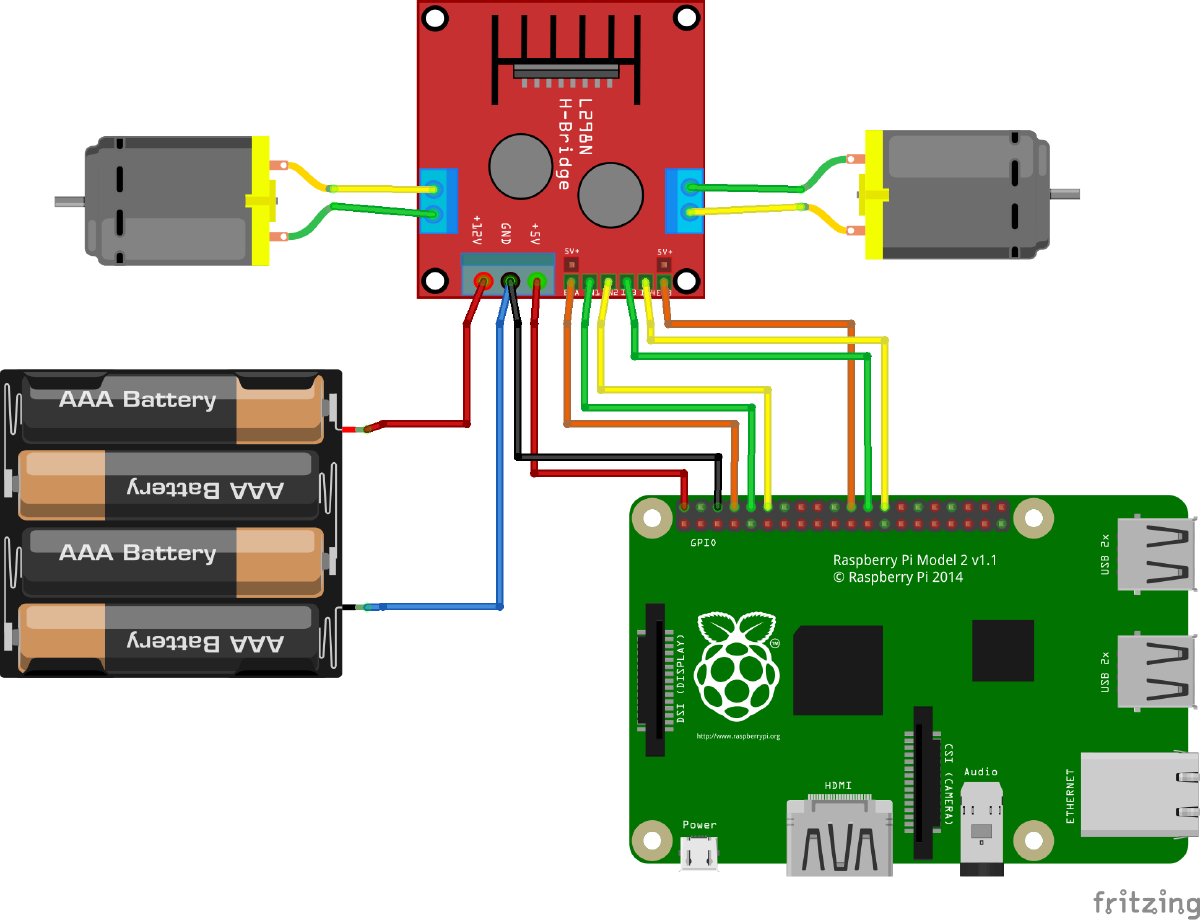

L298N RaspbberyPi motors — Schéma de montage avec le contrôleur L298N

Procédez au smoke test

Une fois les piles insérées et la Raspberry Pi sous tension, procédez au smoke test. Si il y a une erreur de branchement, il est possible que le circuit intégré se mette à chauffer. Dans ce cas il sera vite chaud au bout de quelques dizaine de secondes. Surveillez-le pendant les deux premières minutes après la mise sous tension.

Anecdote : j’ai grillée une L293D en la confondant avec un autre circuit très ressemblant, la SN74HC595N. En fait le circuit L293D était déjà sur la breadboard, et j’ai fait le montage en pensant que c’était la SN74HC595N. C’est environ deux minutes plus tard après la mise sous tension que j’ai commencé à sentir une odeur de plastique fondu. Le circuit intégré était tellement brulant qu’il a fait fondre la breadboard.
Donc oui, la L293D peut, mal connectée, causer des dégâts.

C’est parti pour la programmation

On va maintenant pouvoir activer les pins de la Raspberry avec un peu de programmation. Le but sera de faire avancer le robot et le faire tourner.

Créez un fichier sur la Raspberry, par exemple my-script.py, et codez le mouvement :

from time import sleep
import RPi.GPIO as GPIO

# Modifiez pour mettre les pins sur lesquels sont branchés les entrées de la L293D
MOTOR1_EN = 14
MOTOR1_A = 18
MOTOR1_B = 15

MOTOR2_EN = 25
MOTOR2_A = 8
MOTOR2_B = 7

try:

    # Configure les pins
    GPIO.setmode(GPIO.BCM)

    GPIO.setup(MOTOR1_EN, GPIO.OUT)
    GPIO.setup(MOTOR1_A, GPIO.OUT)
    GPIO.setup(MOTOR1_B, GPIO.OUT)

    GPIO.setup(MOTOR2_EN, GPIO.OUT)
    GPIO.setup(MOTOR2_A, GPIO.OUT)
    GPIO.setup(MOTOR2_B, GPIO.OUT)

    # AVANCE

    # Fais avancer le robot en faisant tourner les deux moteurs du même sens
    GPIO.output(MOTOR1_EN, GPIO.HIGH)
    GPIO.output(MOTOR1_A, GPIO.HIGH)
    GPIO.output(MOTOR1_B, GPIO.LOW)

    GPIO.output(MOTOR2_EN, GPIO.HIGH)
    GPIO.output(MOTOR2_A, GPIO.HIGH)
    GPIO.output(MOTOR2_B, GPIO.LOW)

    # Continu d'avancer pendant une seconde
    sleep(1)

    # Stoppe et freine les moteurs pendant une seconde
    GPIO.output(MOTOR1_EN, GPIO.LOW)
    GPIO.output(MOTOR2_EN, GPIO.LOW)
    sleep(1)

    # TOURNE A GAUCHE

    # Fais tourner le robot à gauche  en faisant tourner les deux moteurs à sens opposé
    GPIO.output(MOTOR1_EN, GPIO.HIGH)
    GPIO.output(MOTOR1_A, GPIO.LOW)
    GPIO.output(MOTOR1_B, GPIO.HIGH)

    GPIO.output(MOTOR2_EN, GPIO.HIGH)
    GPIO.output(MOTOR2_A, GPIO.HIGH)
    GPIO.output(MOTOR2_B, GPIO.LOW)

    sleep(0.5)

    # Stoppe et freine les moteurs pendant une seconde
    GPIO.output(MOTOR1_EN, GPIO.LOW)
    GPIO.output(MOTOR2_EN, GPIO.LOW)

    # On stoppe après une seconde
    sleep(1)

    GPIO.output(MOTOR1_EN, GPIO.LOW)
    GPIO.output(MOTOR2_EN, GPIO.LOW)

except KeyboardInterrupt:
    pass
except:
    GPIO.cleanup()
    raise

GPIO.cleanup()

Vous aurez probablement besoin d’inverser les numéros des pins A et B dans le code source en fonction de comment vous aurez branché les moteurs et les entrées du contrôleur.

Lancez la bête !

Lancez en ligne de commande sur la Raspberry :

python my-script.py

Et pour changer la vitesse des moteurs

Pour l’instant, on a mis seulement GPIO.HIGH ou GPIO.LOW en entrée, ce qui permet de soit faire tourner le moteur à 100%, soit l’arrêter complètement.

Pour faire tourner un moteur à par exemple 75%, on peut mettre une tension discontinue en entrée des pins EN. Cela veut dire que la Raspberry va activer le pin EN pendant 75% du temps, et le désactiver pendant 25%. En faisant ça très rapidement, le moteur semblera tourner en continu, mais moins vite.

On peut pour cela utiliser l’objet GPIO.PWM, qui va s’occuper du cycle de travail.

Le mode PWM permet de faire fonctionner un composant moins fort. Étant donné qu’on ne peut pas faire ca en envoyant moins de Volts, on le fait en alternant entre tension haute et tension basse rapidement. On peut faire ca sur la Raspberry en utilisant le mode PWM : https://fr.wikipedia.org/wiki/Modulation_de_largeur_d%27impulsion

En suivant la documentation de GPIO python, on peut par exemple faire sur le pin 14 :

import RPi.GPIO as GPIO

# Déclarer notre pin en mode sortie
GPIO.setmode(GPIO.BCM)
GPIO.setup(14, GPIO.OUT)

# Utiliser GPIO.PWM sur notre pin avec une fréquence de 100hz (100 cycles de travail par seconde)
pinGPIO = GPIO.PWM(14, 100)

# Démarrer les cycles de travail à 80%, donc le pin est activé 8ms, puis désactivé 2ms.
pinGPIO.start(80)

On peut donc faire tourner un des deux moteurs moins vite pour faire avancer le robot en le faisant tourner légèrement, ou faire tourner les deux moteurs moins vite pour que le robot avance moins vite en ligne droite :

from time import sleep
import RPi.GPIO as GPIO

# Modifiez pour mettre les pins sur lesquels sont branchés les entrées de la L293D
MOTOR1_EN = 14
MOTOR1_A = 18
MOTOR1_B = 15

MOTOR2_EN = 25
MOTOR2_A = 8
MOTOR2_B = 7

try:

    # Configure les pins
    GPIO.setmode(GPIO.BCM)

    GPIO.setup(MOTOR1_EN, GPIO.OUT)
    GPIO.setup(MOTOR1_A, GPIO.OUT)
    GPIO.setup(MOTOR1_B, GPIO.OUT)

    GPIO.setup(MOTOR2_EN, GPIO.OUT)
    GPIO.setup(MOTOR2_A, GPIO.OUT)
    GPIO.setup(MOTOR2_B, GPIO.OUT)

    motor1GPIO = GPIO.PWM(MOTOR1_EN, 100)
    motor2GPIO = GPIO.PWM(MOTOR2_EN, 100)

    # AVANCE

    # Fais avancer le robot lentement (50%) en ligne droite
    motor1GPIO.start(50)
    GPIO.output(MOTOR1_A, GPIO.HIGH)
    GPIO.output(MOTOR1_B, GPIO.LOW)

    motor2GPIO.start(50)
    GPIO.output(MOTOR2_A, GPIO.HIGH)
    GPIO.output(MOTOR2_B, GPIO.LOW)

    # Continu d'avancer pendant une seconde et demi
    sleep(1.5)

    # RECULE EN TOURNANT

    # Fais reculer le robot en dessinant une courbe
    motor1GPIO.start(100)
    GPIO.output(MOTOR1_A, GPIO.LOW)
    GPIO.output(MOTOR1_B, GPIO.HIGH)

    motor2GPIO.start(60)
    GPIO.output(MOTOR2_A, GPIO.LOW)
    GPIO.output(MOTOR2_B, GPIO.HIGH)

    # Continu de reculer pendant 2 secondes
    sleep(2)

    # Arrêt des moteurs en arrêtant les cycles de travail
    motor1GPIO.stop()
    motor2GPIO.stop()


except KeyboardInterrupt:
    pass
except:
    GPIO.cleanup()
    raise

GPIO.cleanup()

Julien Maulny

Commentaires (archivés depuis Disqus)

Mélanie · 13 septembre 2017
Je suis débutante en électronique et je trouve cet article clair et bien détaillé ! Plus qu'à passer à la pratique. :)
Loïck Perreard · 16 mars 2018
bonjour , je suis un eleve de Terminale S/SI en pleine realisation de mon PPE , cet article est tres interessant , je n'ai juste pas compris d'ou on l'on controlait le robot , depuis quelle plateforme ? a moins que ce dernier soit automatique ..
cordialement
- Julien Maulny · 17 mars 2018
  Salut, en effet, j'ai écrit cet article en partant du principe que le lecteur possède une Raspberry Pi, a installé Raspbian dessus et sait y lancer un script Python.
  J'ai donc une Raspberry Pi (un mini-ordinateur), et le code Python qu'il y a dans cet article, je l'ai en fait mis dans un fichier de la Raspberry, et je le lance ensuite avec par exemple en ligne de commande : `python mon-fichier.py`.
  Pour mettre le code dans la Raspberry, on peut le faire soit en branchant un écran et un clavier sur la Raspberry, soit en la controlant à distance en SSH (mais cela requiert d'avoir d'abord installé un serveur SSH dessus).
  Je controle donc ma Raspberry à distance grâce à une connexion SSH depuis mon ordi, mais on peut travailler directement dessus avec un écran HDMI et clavier USB.
  Je pourrais aider d'avantage si tu me dis ce que tu as déjà essayé de faire. Bon codage !
Louis Virolle · 19 mars 2018
Bonjour, je souhaiterais savoir si il était possible de contrôler le robot par l'intermédiaire d'un site web. Je m'explique, le Rasbperry contient le code python et je souhaiterais activer par le biais d'un bouton présent sur un site web en javascript le programme du robot, bien entendu le Rasbperry étant connecter sur le même réseau internet que l'ordinateur.
Cordialement
- Julien Maulny · 19 mars 2018
  Oui c'est possible.
  De manière générale, le robot doit héberger un serveur qui peut accepter des requêtes, par exemple `POST /move`, et ce serveur execute le script python qui actionne les roues.
  Pour un serveur web full python, il y a par exemple le microframework Flask (http://flask.pocoo.org/ ) qui permet de monter un serveur web léger, et d'accepter des requêtes HTTP. Il suffira de créer une route, par exemple `/move`, et dans le contrôleur, d'actionner les roues.
  Ensuite le bouton en javascript devra lancer la requête HTTP en ajax, ou en rafraichissant la page, ou encore un formulaire avec un submit... pour appeler la route `/move`
  Ou, pour un serveur web Apache/PHP, un script php, par exemple move.php, peut executer le script python qui actionne les roues. Il suffit ensuite d'ouvrir la page /move.php sur un navigateur pour faire bouger le robot.
  Plus qu'a mettre le serveur web en ligne, et il est possible de controler le robot de l'autre bout du monde !
Arthur Aniel · 21 mai 2018
bonjour , je suis élève en prépa PTSI et j'aimerai savoir si il est possible d'alimenter un servo moteur sans qu'il soit branché directement au raspberry (pour les problèmes) de tension insuffisante que tu as cité )
Et si cela est possible , saurais tu ce qu'il faudrait programmer sur python .
cordialement et PS: ton article est très bien fait .
- Julien Maulny · 22 mai 2018
  Merci :)
  En effet, en branchant les bornes du moteur sur 2 pins de la Raspberry Pi, le moteur va prendre tellement de courant qu'au final c'est comme si les pins étaient en court-circuit.
  C'est pour cela que j'utilise ici le circuit intégré L293D, je l'explique dans cette section : https://alcalyn.github.io/c...
  Ce circuit sera contrôlé par les pins de la Raspberry, mais alimentera le moteur avec les piles.
  Le code Python permettant de contrôler le circuit L293D ressemblera à celui que j'ai mis à la fin de l'article : https://alcalyn.github.io/c...
[supprimé]
- Julien Maulny · 17 juillet 2019
  En effet il semble qu'il y ait un problème de branchement.
  > "... et j'alimente mon raspberry pi grâce au l298n"
  Le circuit n'alimente pas la raspberry, elle doit être alimentée par une alim externe (secteur ou batterie 5V). C'est la RPI qui alimente le circuit logique de la l298n (puis les piles qui alimentent les moteurs via la l298n). Les piles peuvent alimenter la l298n à la place de la rpi, pour cela il faut laisser le jumper, sinon il faut le retirer.
  Là comme ca je vois deux trois trucs à vérifier :
  - As tu bien retiré le jumper de la L298N, sinon les 9V des piles risquent "rentrer" dans la PI car tension inférieure
  - T'as pas un court circuit au niveau des fils des moteurs qui fait que 2 pins de la Pi seraient connecté entre eux
  Sinon tu peux essayer de débrancher la raspberry du l298n et de l'alimenter séparément, mais en gardant quand même la masse connectée au l298n (pour la partager avec la masse des piles.
  Tu peux aussi essayer de brancher qu'un moteur, puis l'autre pour essayer d'isoler le court circuit.
  Sinon tu débranches tout et refais le montage de zéro :p
  Si t'as toujours le cas envoies une photo du montage
  - [supprimé]
    - Julien Maulny · 17 juillet 2019
      Ah alors si avec le jumper retiré, le circuit est ouvert, c'est une piste.
      En retirant le jumper, il faut juste ajouter un fil entre le +5V et la l298n et le +5V de la raspberry. Avec le jumper, il faut retirer ce fil. Normalement c'est la seule difference.
      Normalement en retirant tout, jumper enlevé, si tu relies juste le +5V et masse de la rpi au l298n, la diode du l298n doit s'allumer quand la rpi est allumée.
      A partir de là, tu peux brancher les piles sur le +12V et la masse dans le même 0V, rien ne doit bouger.
  - [supprimé]
    - Julien Maulny · 17 juillet 2019
      Ca à l'air bon, j'ai fait le même montage de souvenir. Non je pense qu'il faut brancher étape par étape pour voir quand ca plante.
      - Jumper retiré,
      - +5 et masse de la rpi au l298n, la diode s'allume
      - piles au +12 et masse, la diode s'allume toujours
      - un premier moteur, il doit tourner
      - le deuxième
      - [supprimé]
        Julien Maulny · 17 juillet 2019
        Oui alim secteur. Ensuite sur le robot j'utilise une batterie 5V pour l'alimenter, la batterie usb qui sert à charger les telephones.
        Du coup oui, sur le robot j'ai piles pour moteurs + batterie pour rpi
        [supprimé]
        Julien Maulny · 17 juillet 2019
        Une alimentation secteur ? La batterie usb c'est pas obligé, c'est que quand je veux remplacer l'alim secteur par un truc plus portable
        [supprimé]
        Julien Maulny · 17 juillet 2019
        :D
        Sinon quand ca marchera, pour faire sans la batterie usb, il faudra retirer le +5V entre la rpi et la l298n, et mettre le jumper
        [supprimé]
        Julien Maulny · 17 juillet 2019
        En fait je pense que c'est ca le truc. Dans ton montage, t'alimente pas la raspberry. Elle s'allume avec le "surplus" de courant du circuit logique de la l298n qui est alimenté par les piles + régulateur. Mais c'est pas suffisant : si ta rpi s’éteint, c'est parce que le l298n ne fournit pas assez d'intensité à la rpi (car pas prévu pour), qui peut en demander beaucoup plus (plus d'un ampère).
        Tu disais "... et j'alimente mon raspberry pi grâce au l298n", c'est la source du problème.
        En fait c'est pas dans le bon sens, c'est bien la rpi qui doit d'abord être alimentée, puis le l298n doit être ensuite alimenté soit par la rpi, soit par les piles (avec le jumper).
